安装说明

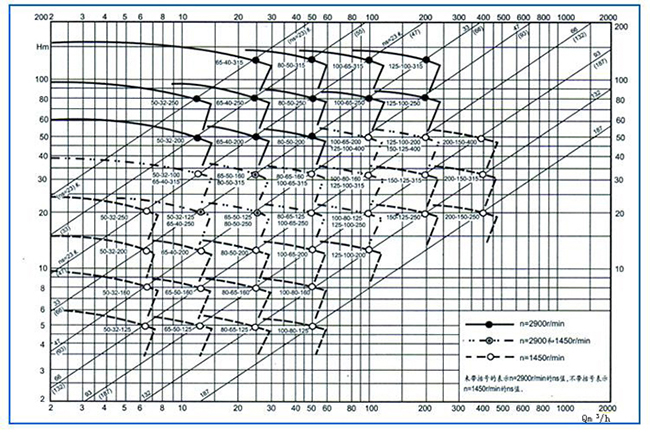

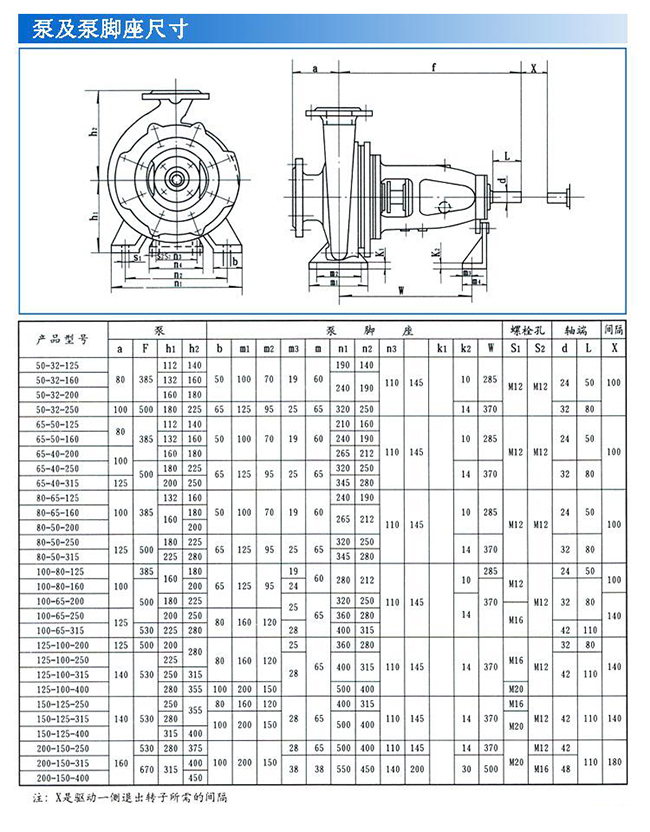

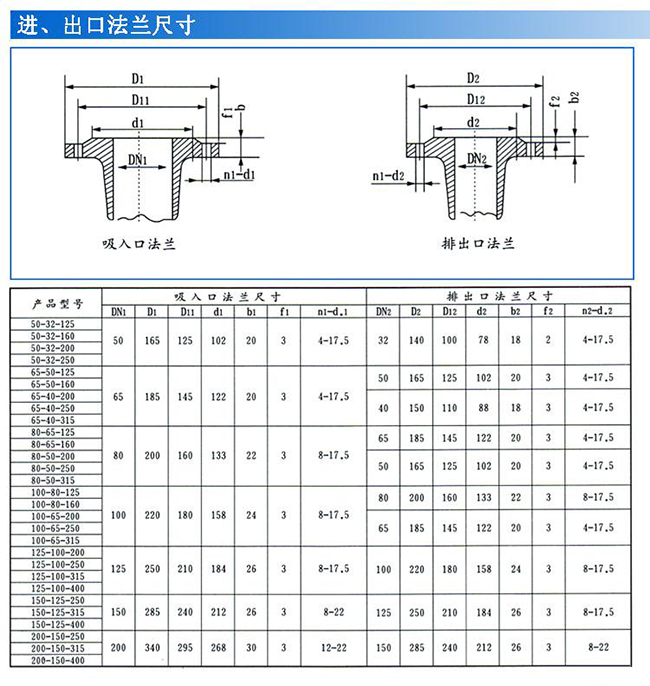

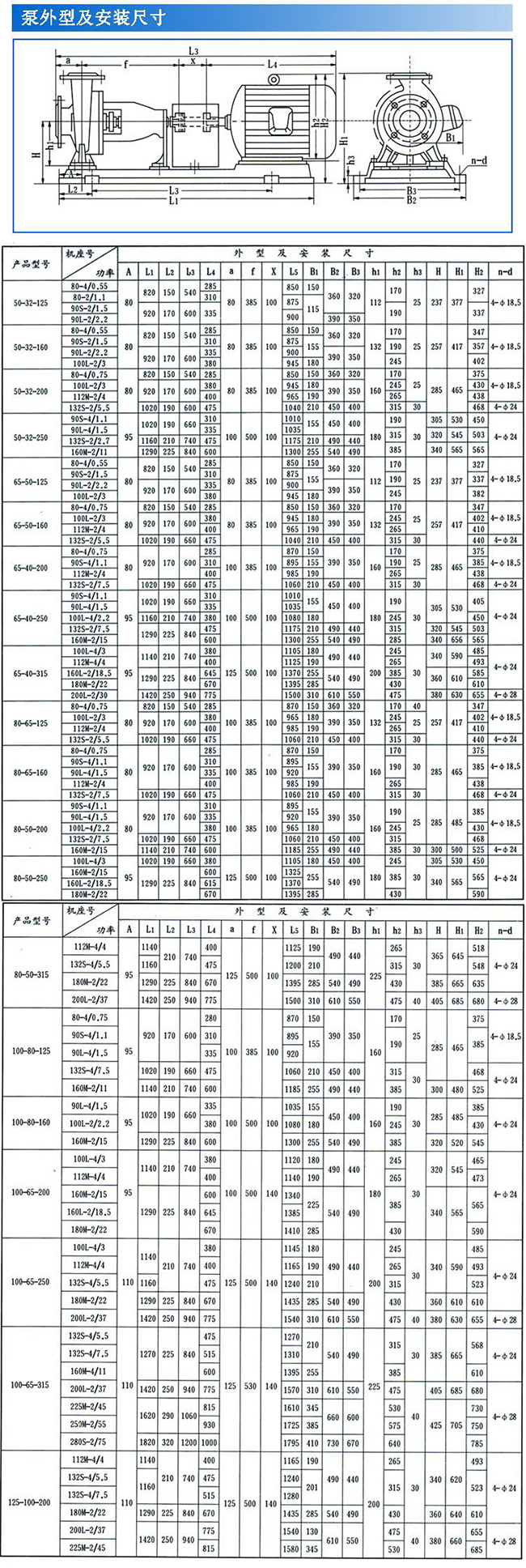

佰利乐1、泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率，泵的外形及安装尺寸，详见困5和表4。

2、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度《或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。

佰利乐泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置壤液螺孔或阀门，以供起动前灌泵之用；

佰利乐泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。

佰利乐3、吸入和吐出管路应该另有支架，不能用泵作支承。

佰利乐4、安装泵的地点，应便于巡回检查和检修。

5、安装顺序

①　将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。

②　松开联轴器。用水平仪分别放在泵轴或底座上，通过调整禊垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。

佰利乐③　用混凝土灌注底座和地脚螺检孔。

④　待混凝土干涸后，应拧紧地脚螺栓，^并重新检查泵轴的?平度。

⑤　在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm,两联轴器端面间隙，在一周内最大和最小的间咪差不得超过0.3mm.

⑥　在机组实际运行3 — 4小时后作最后检查，如无不良现象，则认为安装合格。

本数据仅供参考。

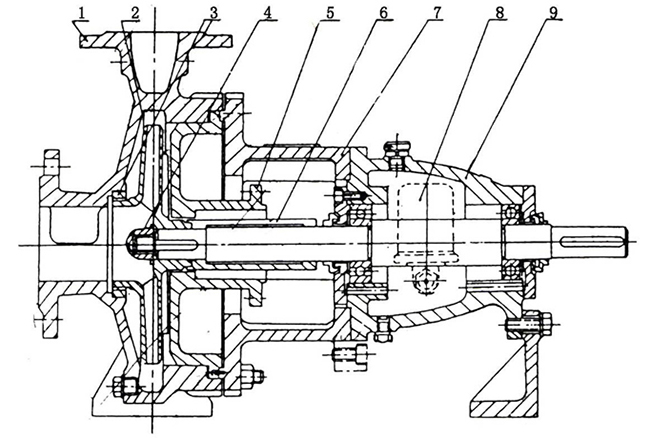

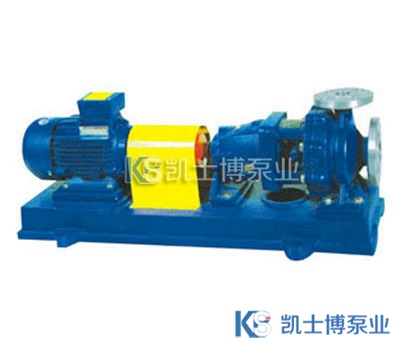

化工泵的结构特点：

佰利乐    泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件 通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴 器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。

化工泵的旋转方向：

    泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

泵的轴封型式：

填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

    泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

拆卸与装配

拆卸：

佰利乐       由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。

1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。（注： 如泵上还有另外附加管路亦应拆下）。

佰利乐2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。

3、拆下,叶轮螺母、取下叶轮和键。

4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。

佰利乐如果密封采用填料，则可从泵盖中直接拆下轴套，再顺次拆下填料压盖，填料和填料环等。

如果密封采用特殊结构，应注意不同的拆卸方法。

佰利乐5、拆下中间支架与悬架支架。

6、拆下泵联轴器和键。

7、拆下悬架体两端的防尘盘和轴承的前、后盖，再将轴连同轴承一起从悬架体内取下。

8、从泵轴上拆下轴承。

装配

与拆卸程序相反进行。

起动、运行和停止

1. 起动前准备

佰利乐1) 起动前要把泵和现场清理千净。

佰利乐2) 检查托架内润滑油量是否适量〈油面在油位计中心线2mm左右）油位计是否完好。

3) 未接联轴器前检查原动机的转向，与泵的转向箭头一致后，接好联轴器。

4) 在装好机械密封或填料和联轴器后可方使地用手转动泵轴，应无碰擦现象，并将联轴器的防护罩安装好。

5) 泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空气后，将吐出管的闸阀关闭。

6) 起动前检查基础螺检有无松动。压盖是否歪斜，以及润滑油和冷却水的供应情况。

2. 起动

1) 关 闭进出口压力（或真空）计和出水阀门、（如有旁通管、此时也应关闭。〉起动电机（最好先点动、确认泵转向正确后，才开始正式运行。），然后打开进出口压力 （或真空）计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水阀门，调节到需要的工况。在吐出管路关闭的情况下，泵连续工作的时间，不能超过3 分钟。

2) 起动过程中要时时注意原动机的功率读数及泵的振动情况，振动数不应超过0.06毫米，测定部位是轴承座。

3) 密封情况：机械密封应无泄漏、发热现象、填料密封^I呈连续滴流状态。

3. 运行

1) 经常检查泵和电机的发热情况（轴承的温升不应超过75℃〉及油位计供油情况。〈一般每运行1500小时后，要全部更换润滑油一次〉。

佰利乐2) 不能用吸入阀来调节流量，避免产生汽蚀。

佰利乐3) 泵不宜在低于30%殳计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。

4) 注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。

4. 停止

佰利乐1) ??慢关闭吐出口管路闸阀〈如果泵在倒灌情况下使用，还要关闭吸入管路的闸阀）、并关闭各种仪表的开关。

2) 切断电源

3) 如果密封采用外部引液时，还要关闭外引液阀门。

4) 如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。

5) 如果长时间停车不用，除将泵内的腐蚀性液体放净外，各零部件应拆卸清洗干净，尤其是密封腔。最好是将泵拆下清洗后重新装好，除涂油防锈处理和封闭泵进、出口外，还应定期检I

注意事项

        本型化工号泵可根据不同的使用条件安装不同形式的机械密封，〈如内装单端面平衡型和非平衡型， 双端面平衡型及非平衡型，外装式机械密封等。〉根据所选用密封型式的不同，其使用方法和注意事

项也有所不同，具体情况请参阅机械密封安装使用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件"，下面仅提几点一般应注意的事项。

1. 由于机械密封一般适用在清洁的，无悬浮颗粒的介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面?使密封失效。

2. 在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。

佰利乐3. 拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。

4. 如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。

佰利乐5. 安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。

6. 应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗千净，尤其是动、静环端面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。

7. 装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。

8. 正确调整弹?的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹?既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。

佰利乐9.对有外部冲洗的机械密封，起动前应先开启冲洗波，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。

故障与排除
