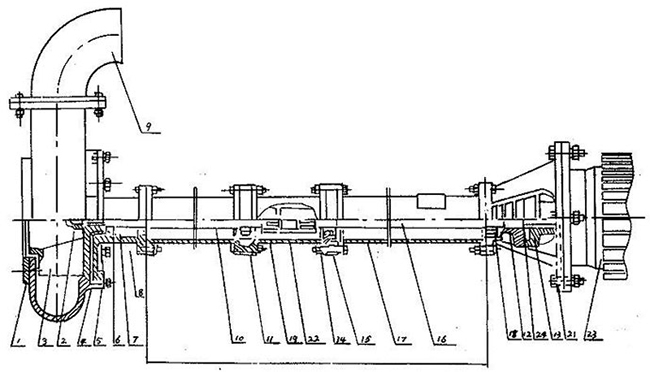

拆卸安装

(一〉、拆卸

1、拆卸电钭或面定板，出水管。

2、拆卸蜗壳和叶轮蝶每，轻?叶轮背面，拆键叶轮。

3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离。

4、拆卸泵座与支撑筒螺栓，使其分?。

5、从轴上拆卸轴套与轴承。

(二〉、安装

佰利乐1、对所有零件进行检?是否有缺损，所有纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油。

2、骨架油封必须注满黄油后放入泵座，再装上轴承。

3、轴套内装上0型密封圈后涂上黄油。

佰利乐4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。

佰利乐5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可。

6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可。

佰利乐7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

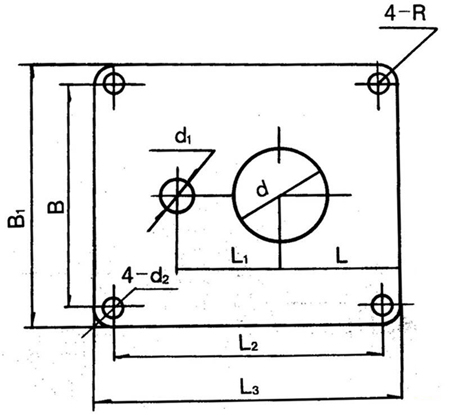

泵固定安装板尺寸

使用须知

1、本泵使用电源必须是三相四线制，若无接地线，必须加装，以防漏电。工作时，须在就近装有与电机相符的电路熔断器和?关，以防叶轮杂物卡死时烧坏电机。

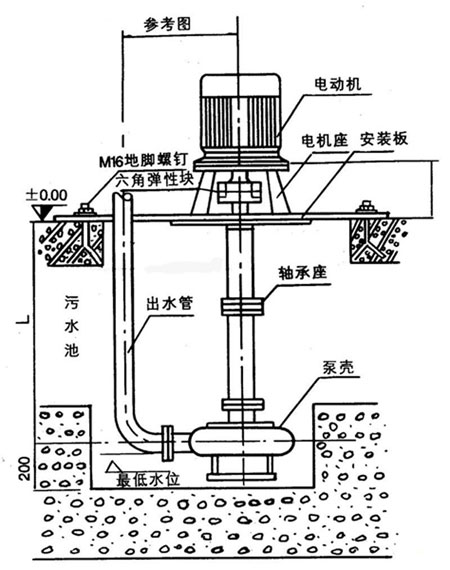

佰利乐2、本泵使用时可不必安装任何基础装置即能运转，只要斜靠牢固即可，必要时用绳索系牢以防意外。起动后必须检查电机旋转方向，不得反转超过一分钟。

3、当被吸送的液体中含有较多的杂草、铁丝、木条、砖块等杂物时，必须事先尽量清除掉、并可采取加放铁丝篮等方法，防止杂物吸入泵内造成叶轮打坏，卡死和管道阻塞等事故。

4、泵体在吸泥及其他污浊物后应给予短期吸水，以便冲洗泵体及管道内部。

5、在露天工作时，电机应装护罩，以防雨水等浸入电机。

6、在河底，池底吸泥宜吊挂在三脚架上，并可搁在浮筒或船上移动作业，在进行土方工程作业时，高压水冲碎的土块直径不得大于吸入口三分之一。

佰利乐7、本泵规定的转速是泵的最高转速，不得任意提高；减低转速使用不限，但功效显著降低。

佰利乐8、本泵在吸送厚泥，浓稠液体或高扬程，长距离输送泥浆时，负荷降低，但不能用改变结构的方法来增大负荷。

9、 一般运转1250小时左右，进行泵的定期保养，拆卸泵座查看轴承，和泵的密封情况，清洗并更换黄油，必要时更换油封，轴套和其他零件。保养及更换零件的注意事项请见安装。〈采用机械密封运泵转3500小时左右进行定期保养）。

10、当长期停止使用时，应将蜗壳拆?，擦干零件并在相对运动接合表面涂以簿油，存放在干燥地方以备以后使用。

故障排除表
